Методом управляемого прокола прокладываются полиэтиленовые, стальные трубопроводы сетей газоснабжения, водоснабжения, канализации или футляры для кабелей различного назначения.

Современные прокалывающие установки, типа Ditch Witch P80, предназначаются для прокладки трубопроводов диаметрами до 325 мм на расстояния до 150 м.

В состав установки для производства управляемых проколов входит:

— собственно установка;

— автономная гидравлическая станция;

— набор специальных буровых инструментов;

— система беспроводной локации.

Сердце любой установки для управляемых проколов расположено в силовом гидроцилиндре с максимальным усилием 36 тс, который имеет полный шток для расположения буровых штанг и специальный захват для манипуляций с ними.

Гидравлическую станцию приводит в действие двухцилиндровый четырехтактный бензиновый двигатель.

Система локации — Subsite, состоящая из зонда, находящегося в буровой головке, и локатора, который показывает местоположение буровой головки на глубине, относительно вертикальной плоскости, позволяет ориентировать её управляющую поверхность.

Скошенная поверхность наконечника буровой головки при вдавливании смещает буровую колонну от необходимой траектории. Оператор на локаторе видит, каким образом необходимо изменить направление движения головки в нужную сторону.

После выхода в приемный котлован буровая головка меняется на специальный конический расширитель, который обратным движением штанг расширяет проделанную скважину до нужного диаметра. Одновременно с расширением в скважину затягивается трубопровод.

Прокалывающие установки работают без специализированных буровых растворов, поскольку стены выработки представляют собой уплотненный слой грунта.

Отличительными особенностями установок для управляемых проколов являются:

компактность, мощность, лёгкость в транспортировке и удобство в эксплуатации;
возможность контроля направление проходки;
полная защищенность оператора от поражений электрическим током;
низкая стоимость.

Удобство эксплуатации подобных установок заключается в следующем:

стартовая яма имеет небольшие размеры;
гидравлические соединения очень просты;

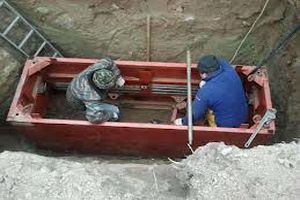

коробчатая платформа для установки не имеет дна, поэтому может опускаться в стартовую яму. Она оборудована специальным местом для хранения штанг.
