Прокладка силовых кабелей с помощью бестраншейных технологий

30.07.2013

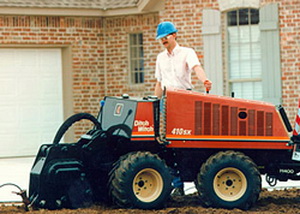

11Используя технологии бестраншейной укладки силовых кабелей с помощью кабелеукладчика, следует отметить, что этот способ не предусматривает укладку защитного слоя в виде кирпичных, бетонных или других твёрдых конструкций.

Защитный слой используется лишь при укладке кабеля традиционным способом, тем самым оберегая коммуникации от механических воздействий вблизи автомагистралей.

Впервые вопрос о целесообразности укладки силовых кабелей бестраншейным способом без использования защитного слоя был поднят и исследован в Швеции.

Проанализировав статистические данные за 20 лет было установлено, что из всего числа кабельных повреждений, приведших к несчастным случаям из которых ни один не явился тяжёлым, на долю подземных силовых кабелей приходится лишь 0,4%. Защитный же слой ни в одном исследованном случае не предотвратил повреждение кабеля.

Всероссийский научно-исследовательский институт Проектэлектромонтаж провёл экспериментальные исследования по установлению эксплуатационных параметров и общего состояния кабеля, проложенного траншейным и бестраншейным способами.

В обоих случаях соблюдались одинаковые температурные условия, сохранялась одна строительная длина кабеля. Оба кабеля прошли испытание повышенным напряжением, было измерено сопротивление жилы постоянному току, определено сопротивление изоляции, измерен тангенс угла диэлектрических потерь.

Образцы были исследованы на внешние повреждения, на наличие разрывов, также было проверено состояние антикоррозийных покровов методом подачи постоянного тока 5-10 кВ между оболочкой и бронёй силового кабеля. Одновременно с измерением температуры грунта на расстоянии 10 м, проверялся нагрев кабеля при номинальном токе.

Визуальная проверка кабеля, уложенного кабелеукладчиком бестраншейным способом показала, что видимых повреждений нет. Лабораторная — подтвердила, состояние кабеля соответствует первоначальному.

Извлечение же кабелей, уложенных с использованием защитного слоя, позволило выявить на трёх образцах из девяти разрыв бумажной изоляции.

Таким образом, прокладывая силовые коммуникации с помощью ножевого кабелеукладчика бестраншейным способом, состояние и технические характеристики силовых линий остаются без изменений, данный способ отвечает всем параметрам и требованиям действующих нормативных документов.
