Технология щитовой проходки, применяемая при сооружении тоннелей и коллекторов, предусматривает разработку грунтов под защитой щита и укрепление стен тоннеля или коллектора сборными металлоконструкциями, керамическими блоками, монолитным бетоном или железобетонными тюбингами.

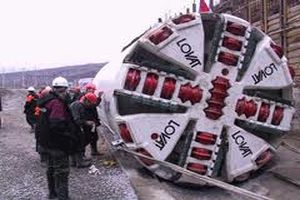

Щитовая проходка ведется проходческим щитом, который изготовлен в виде металлической оболочки диаметром равным внешнему диаметру сооружаемого коллектора или тоннеля.

В состав щита входит три основных части:
— передняя — режущая, имеет клиновидую форму;
— средняя — опорная, где размещаются домкраты;
— задняя — хвостовая.

Гидравлические домкраты продавливают щит в грунт, который разрабатывают механическим или ручным способом. В хвостовой части производится сооружение стенок (обделки) тоннеля или коллектора.

Щитопроходческие работы выполняются, как правило, в три стадии.
Первая или подготовительная стадия заключается в устройстве монтажной или начальной шахты для доставления щита в забой, подводе электроэнергии, установке вентиляции и т. д. Осуществляется прокладка пути для вывоза грунта, оборудуется стройплощадка (шахтный двор).

Входные металлические двери зенит на сайте. Отличительная особенность всех дверей — высокая степень качества, надежности и безопасности.

На дне начальной шахты на проектной отметке строят свайный упор, на котором монтируется проходческий щит.

Начинается непосредственная проходка на второй стадии— передвижка щита, включающая разработку грунта в забое, постепенное продвижение щита, монтажные или строительные работы по возведению блочных или монолитных стен тоннеля.

Третья стадия, заключается в устройстве лотка, если предусмотрено использование тоннеля в качестве самотечного трубопровода (канализационного коллектора).

При разработке твердых, скальных пород используют методы направленного взрыва или отбойные молотки.

Если щитовая проходка производится в сложных горно-геологических условиях применяются специализированные методы укрепления пересекаемых грунтов непосредственно из лонгуолла или через скважины, которые бурятся с поверхности: химическое закрепление, кессон, искусственное замораживание,
водопонижение.

Для сооружения методом щитовой проходки тоннелей под водой иногда применяют щиты с закрытыми призабойными частями, которые вдавливаются в слабоустойчивые грунты с частичным забором грунта либо без забора.

Темпы щитовой проходки составляют около ста метров в месяц. Рекордным показателем считается 1240 метров готового тоннеля за месяц.
