Как выбрать трансформатор тока: коэффициент трансформации, класс точности и мощность нагрузки

31.08.2023

Трансформатор тока выбирают не только по номинальному первичному току. Для корректной работы узла учета или измерительной цепи необходимо учитывать коэффициент трансформации, класс точности, вторичную нагрузку и конструктивное исполнение. Ошибка в одном из этих параметров увеличивает погрешность и может привести к некорректным показаниям приборов.

Коэффициент трансформации

Коэффициент трансформации показывает отношение первичного тока к вторичному. Например, обозначение 400/5 А означает, что при токе 400 А в первичной цепи на вторичной стороне формируется ток 5 А. При выборе следует ориентироваться на расчетный рабочий ток линии.

Не стоит выбирать устройство с чрезмерным запасом. Если фактический ток значительно ниже номинала трансформатора, измерение будет происходить в нижней части диапазона, где относительная погрешность может возрастать. Рабочая нагрузка должна соответствовать выбранному коэффициенту.

Класс точности

Класс точности определяет допустимую погрешность преобразования тока. Для технических измерений и коммерческого учета требования могут отличаться. Класс 0,5 обеспечивает более высокую точность, чем класс 1. Класс 0,5S рассчитан на более точное измерение при малых токах и применяется при заметном изменении нагрузки.

Точность системы зависит не только от трансформатора. На результат влияют длина проводников вторичной цепи, их сечение, сопротивление контактов и характеристики подключенного счетчика.

Мощность вторичной нагрузки

Номинальная мощность указывается в вольт амперах и характеризует допустимую нагрузку вторичной цепи, при которой сохраняется заявленный класс точности. В расчет входят прибор учета, соединительные провода, клеммы и другие элементы.

Если суммарная нагрузка превышает допустимое значение, погрешность увеличивается. Поэтому трансформаторы тока следует подбирать с учетом фактической схемы подключения, длины проводников и параметров измерительного оборудования.

Длина и сечение проводников

Сопротивление соединительных проводов входит в нагрузку вторичной обмотки. Чем больше расстояние между трансформатором и прибором учета, тем выше сопротивление линии. При недостаточном сечении проводника потери возрастают и снижается точность измерений.

Если счетчик расположен далеко от места установки трансформатора, может потребоваться увеличить сечение проводов или выбрать исполнение с большей допустимой нагрузкой.

Конструктивное исполнение

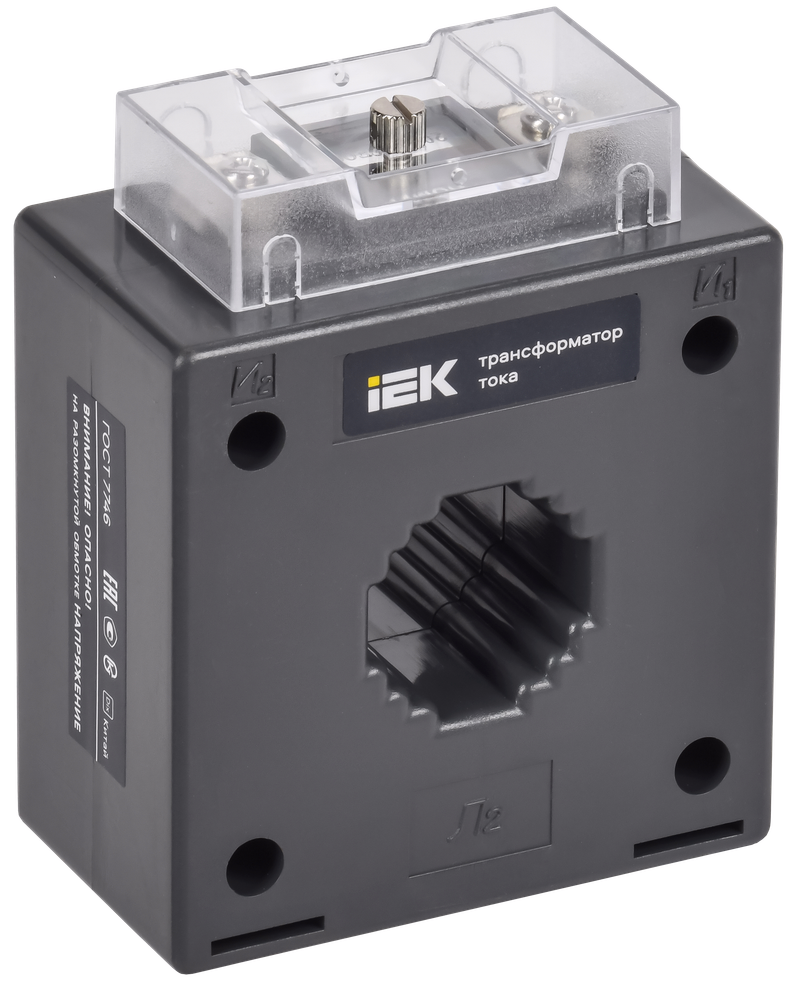

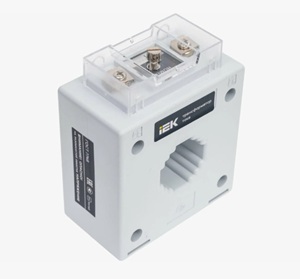

Конструкция выбирается по типу токоведущей части и условиям монтажа. Для шин используют модели с подходящим размером окна. Для кабельных линий учитывают наружный диаметр проводника. На действующих объектах применяют разъемные исполнения, когда монтаж требуется выполнить без демонтажа существующей линии.

Перед покупкой проверяют размеры шины или кабеля, свободное пространство в шкафу, способ крепления и расположение выводов. Подходящие электрические параметры не компенсируют ошибки в выборе корпуса.

Что проверить перед монтажом

Перед установкой сверяют первичный и вторичный ток, коэффициент трансформации, класс точности и допустимую нагрузку. Затем проверяют маркировку выводов и направление установки относительно источника питания и потребителя.

Вторичную обмотку при наличии тока в первичной цепи нельзя оставлять разомкнутой. На выводах может возникнуть опасное напряжение. Все подключения выполняют по утвержденной схеме и с соблюдением требований электробезопасности.

Сначала определяют рабочий ток линии и назначение измерительной цепи. Затем выбирают коэффициент трансформации и класс точности. После этого рассчитывают вторичную нагрузку и проверяют конструктивную совместимость. Такой порядок снижает риск ошибок и обеспечивает стабильные показания.
